Komplexná realizácia · Bratislavský kraj · 2022

Kompletné vykurovanie a chladenie vily vrátane strojovne.

Kompletná realizácia strojovne, klasického podlahového vykurovania v celom dome a dvoch rozdielnych systémov stropného chladenia vo vile s rozlohou 1 200 m² vrátane rozvodov k rozdeľovačom. Technologicky náročný systém zahŕňa dve tepelné čerpadlá Viessmann napojené na sústavu desiatich 100-metrových vrtov, tri tepelné čerpadlá vzduch/voda a záložný elektrokotol.

Stropné chladenie UNIVENTA – hlavná rozvodná trasa v strede stropu a tenké chladiace rúrky vedené do strán, pripravené na zaomietanie.

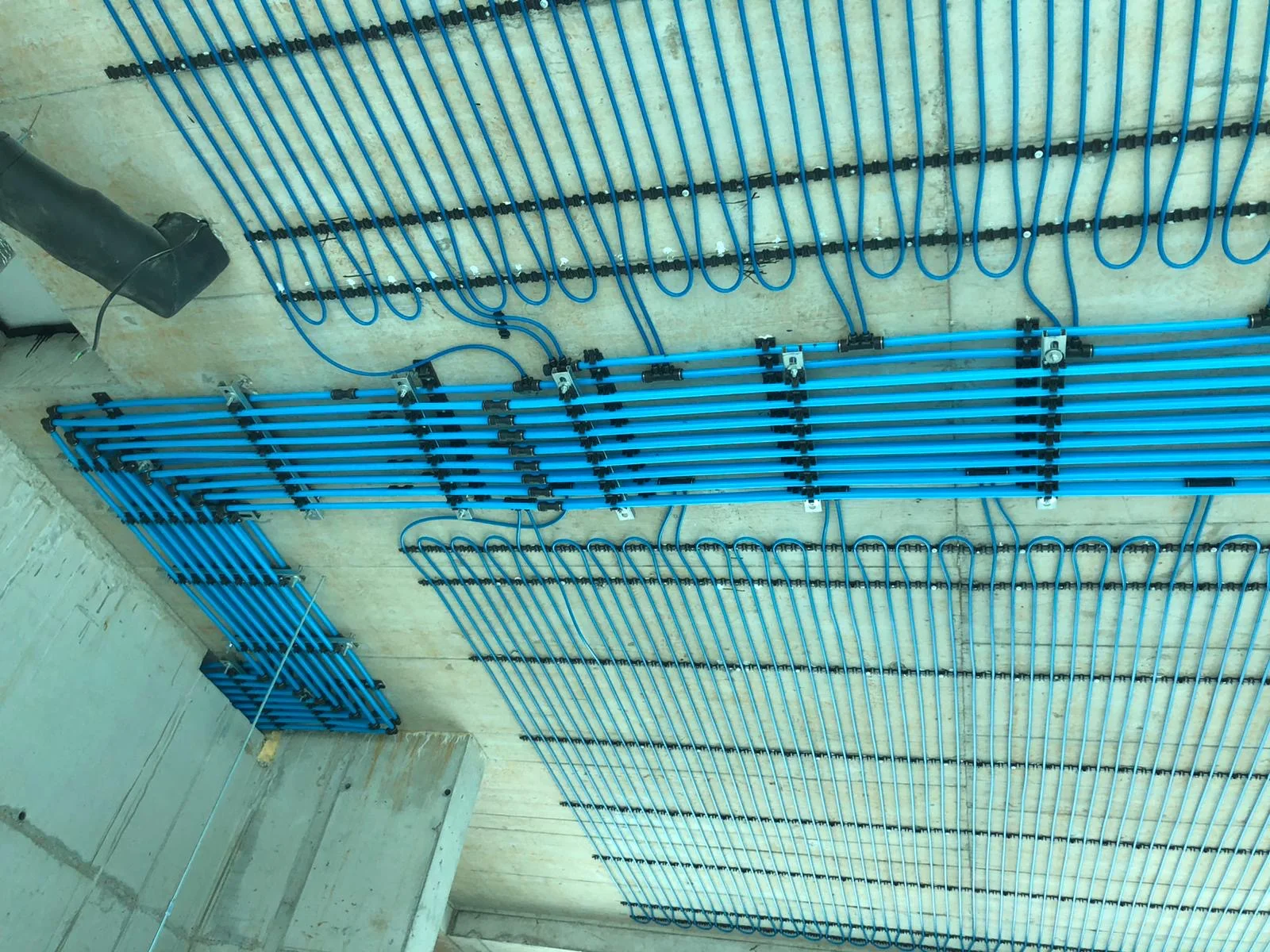

Vedenie hlavnej trasy a napojenie tenkých rúrok stropného chladenia UNIVENTA v rohovej časti miestnosti pred zaomietaním.

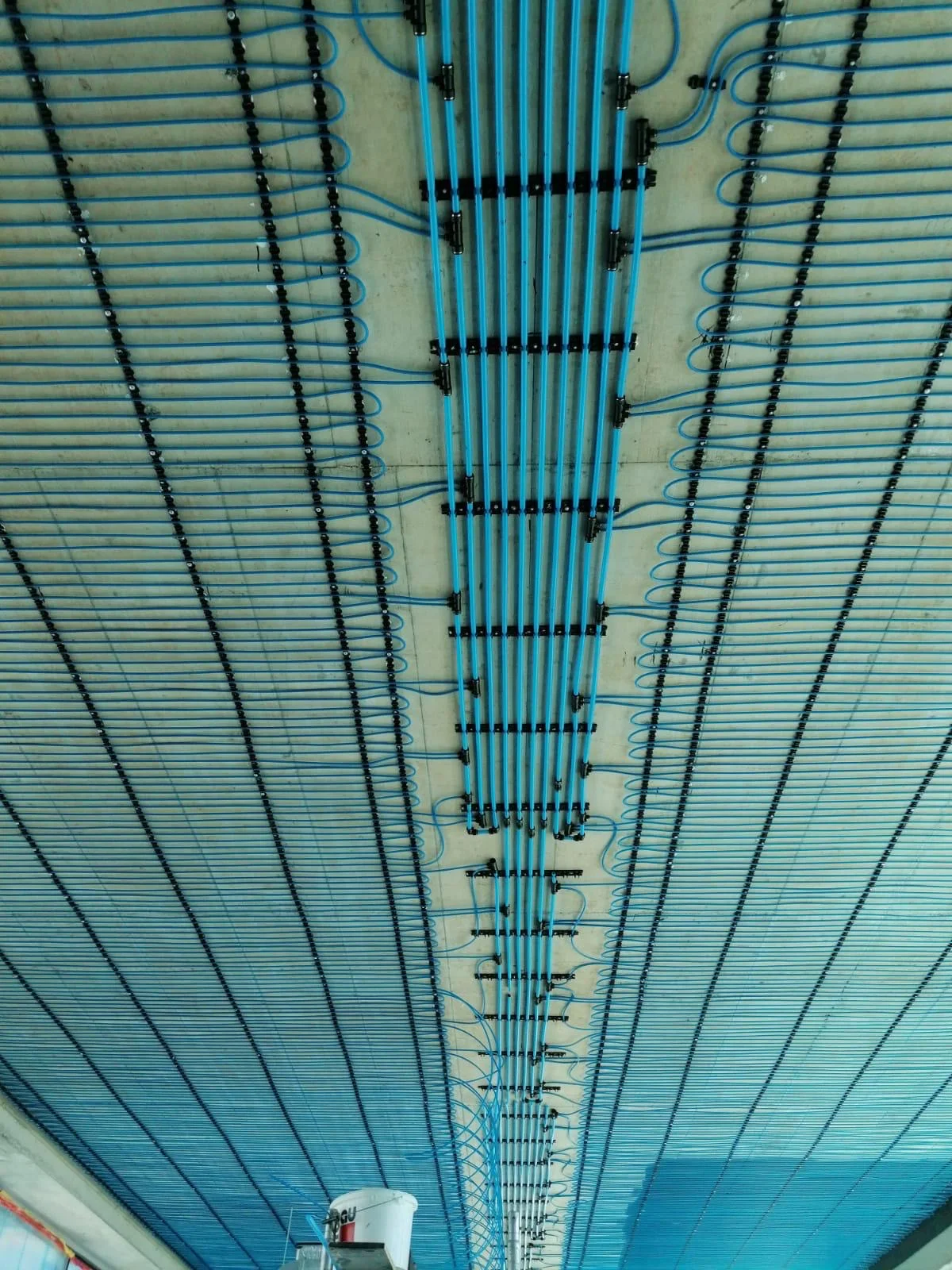

Detail hlavnej rozvodnej trasy stropného chladenia UNIVENTA s napojením tenkých chladiacich rúrok určených na zaomietanie.

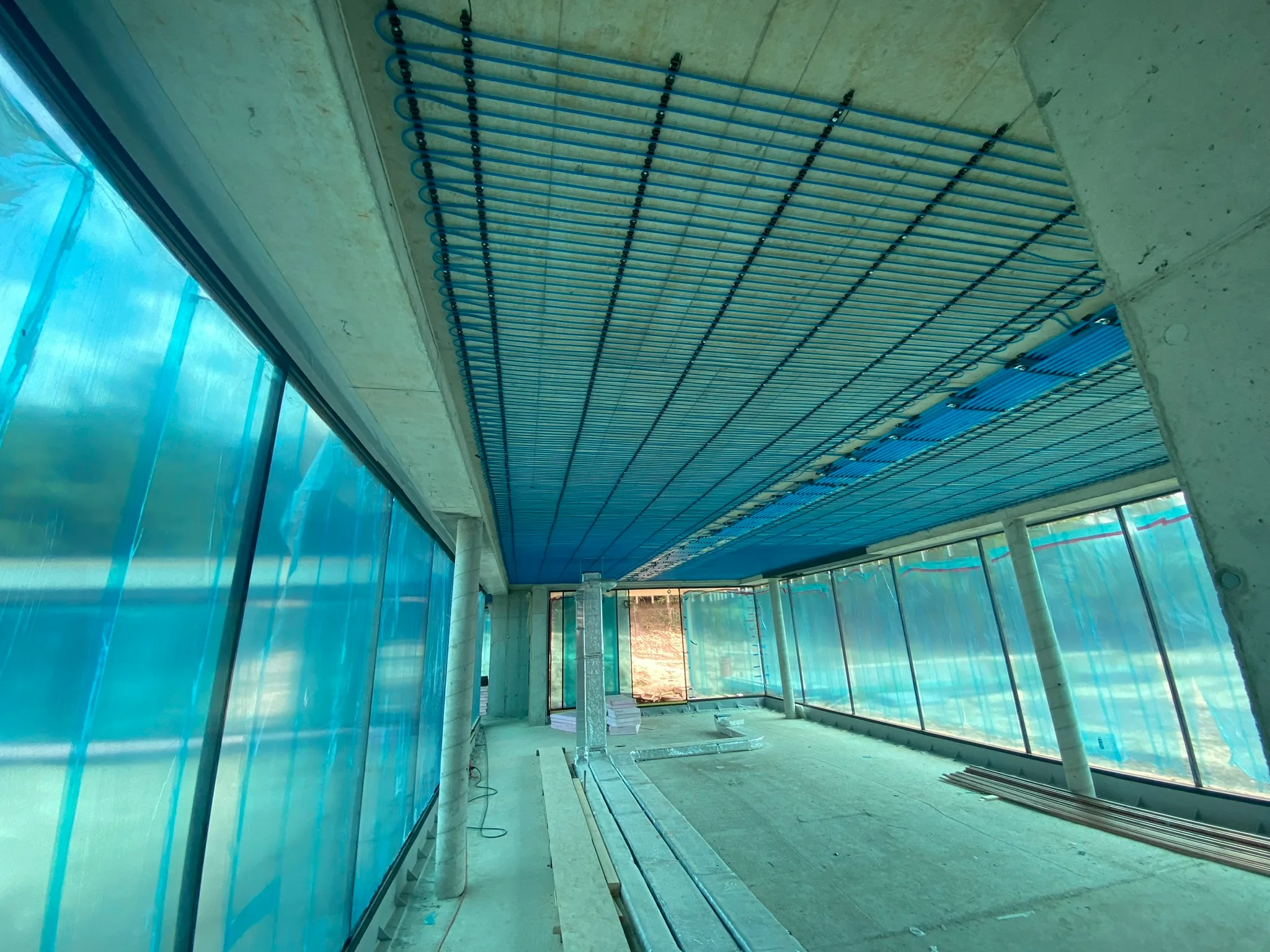

Stropné chladenie UNIVENTA v presklenej miestnosti – rozmiestnenie tenkých chladiacich rúrok po ploche stropu pred zaomietaním.

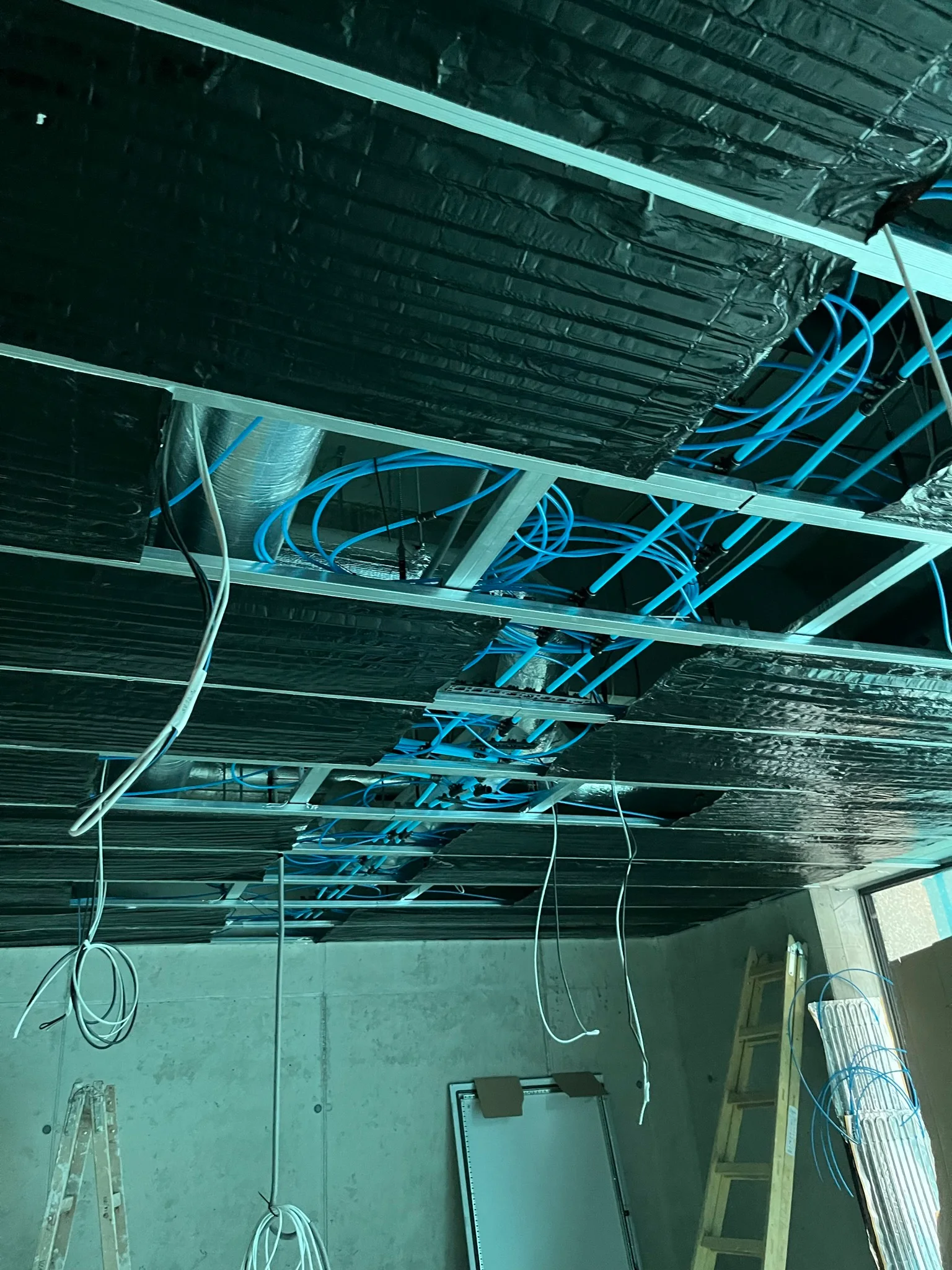

Na mieru vyrobené chladiace panely UNIVENTA osadené na nosnej konštrukcii sadrokartónového podhľadu.

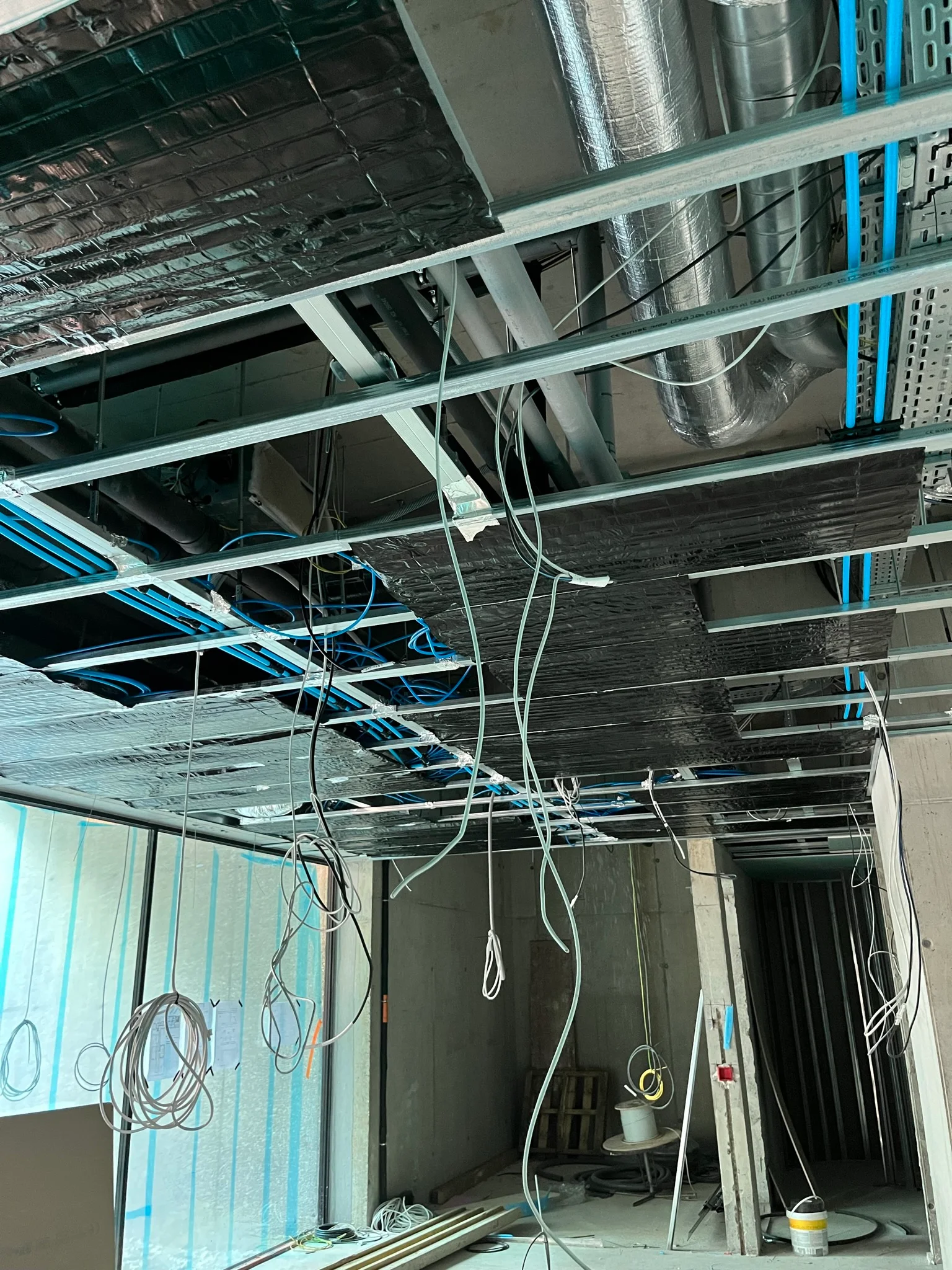

Prepojenie chladiacich panelov UNIVENTA pred zaklopením špeciálnymi sadrokartónovými doskami s vysokou tepelnou vodivosťou.

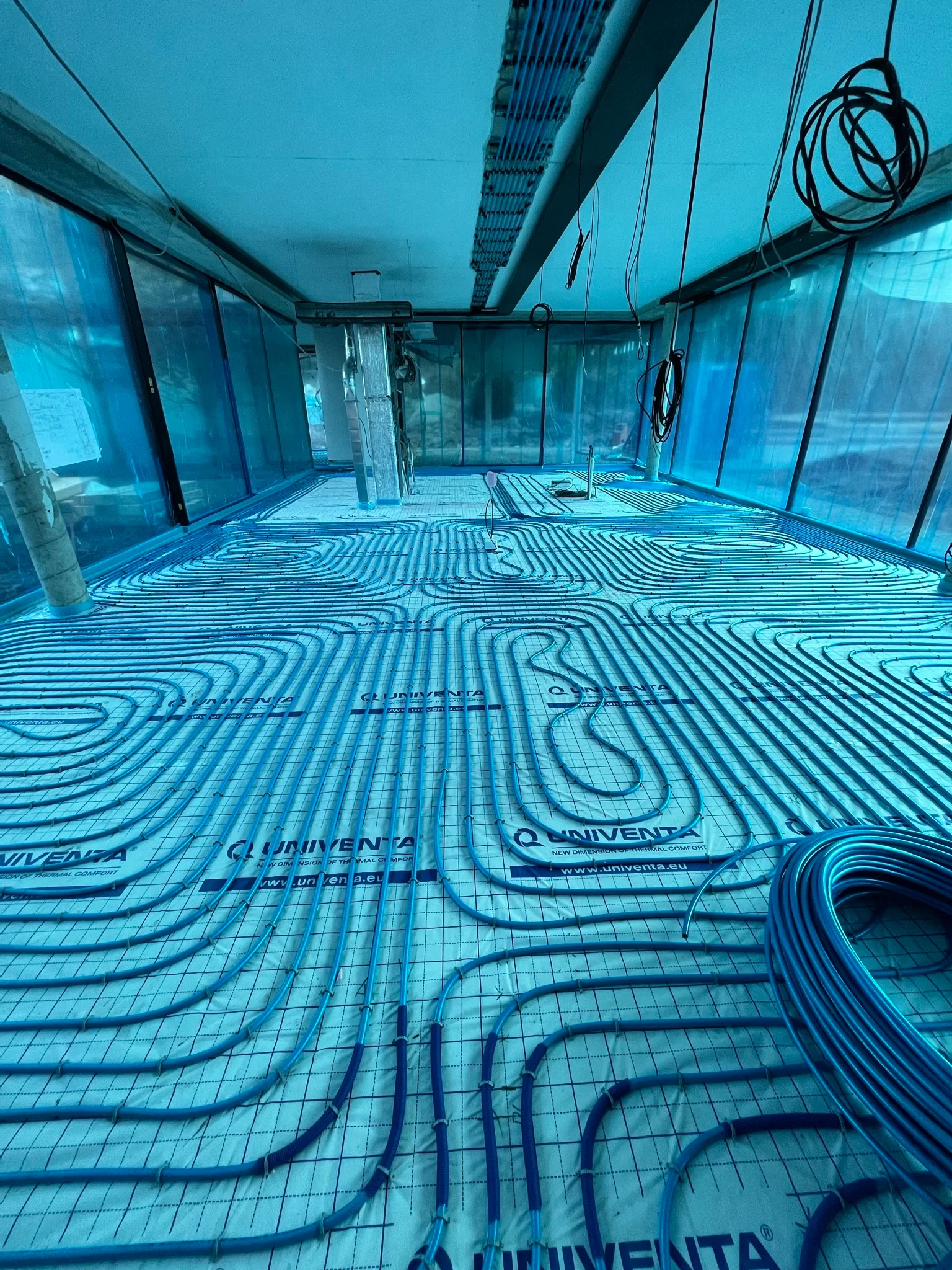

Realizácia teplovodného podlahového vykurovania – vykurovacie okruhy uložené na systémovej fólii a pripravené na zaliatie poterom.

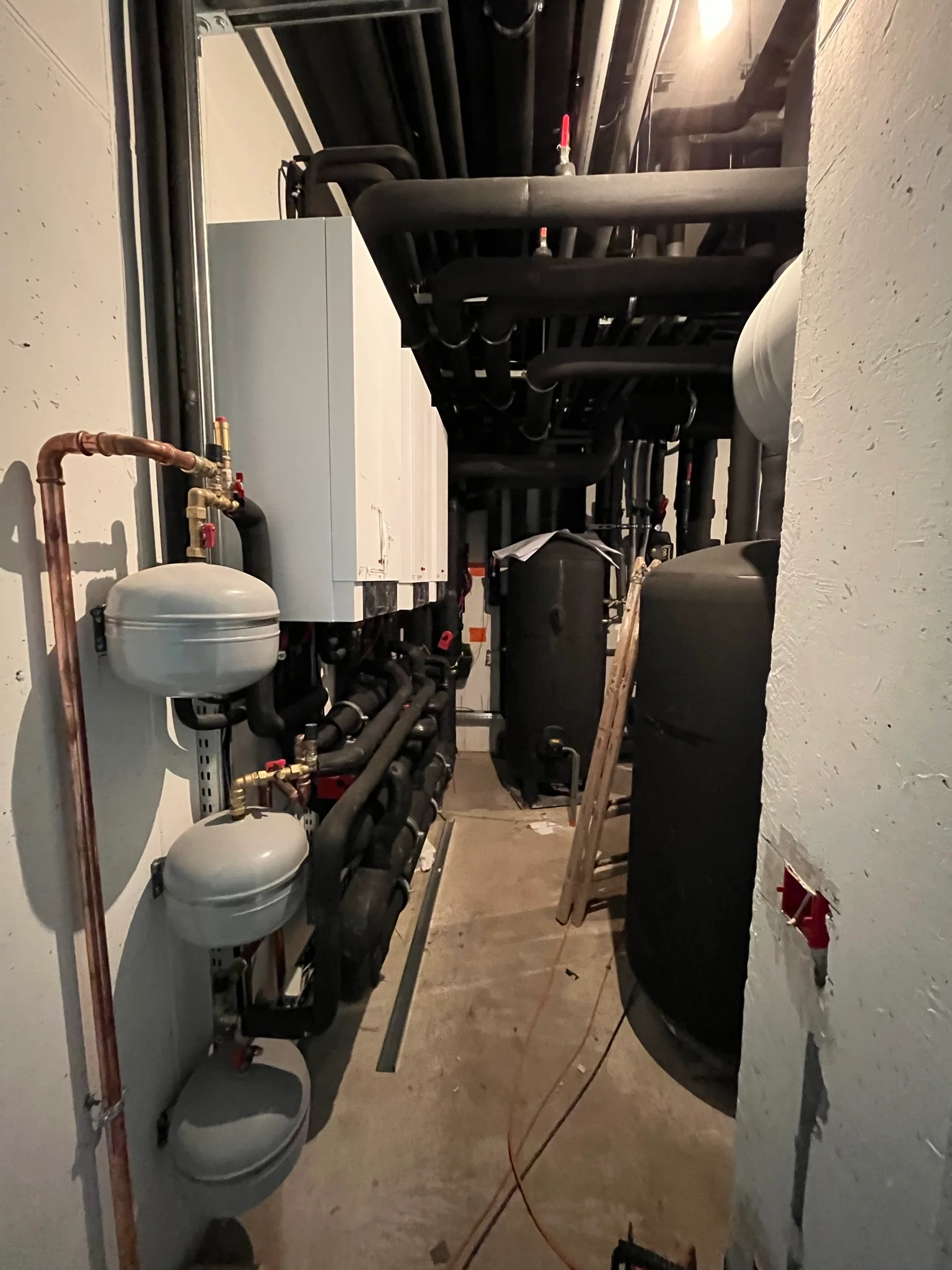

Vnútorné jednotky troch tepelných čerpadiel Viessmann vzduch/voda s expanznými nádobami a pripojovacími armatúrami. Oceľové a medené rozvody vykurovania a chladenia sú postupne zaizolované kaučukovou izoláciou.

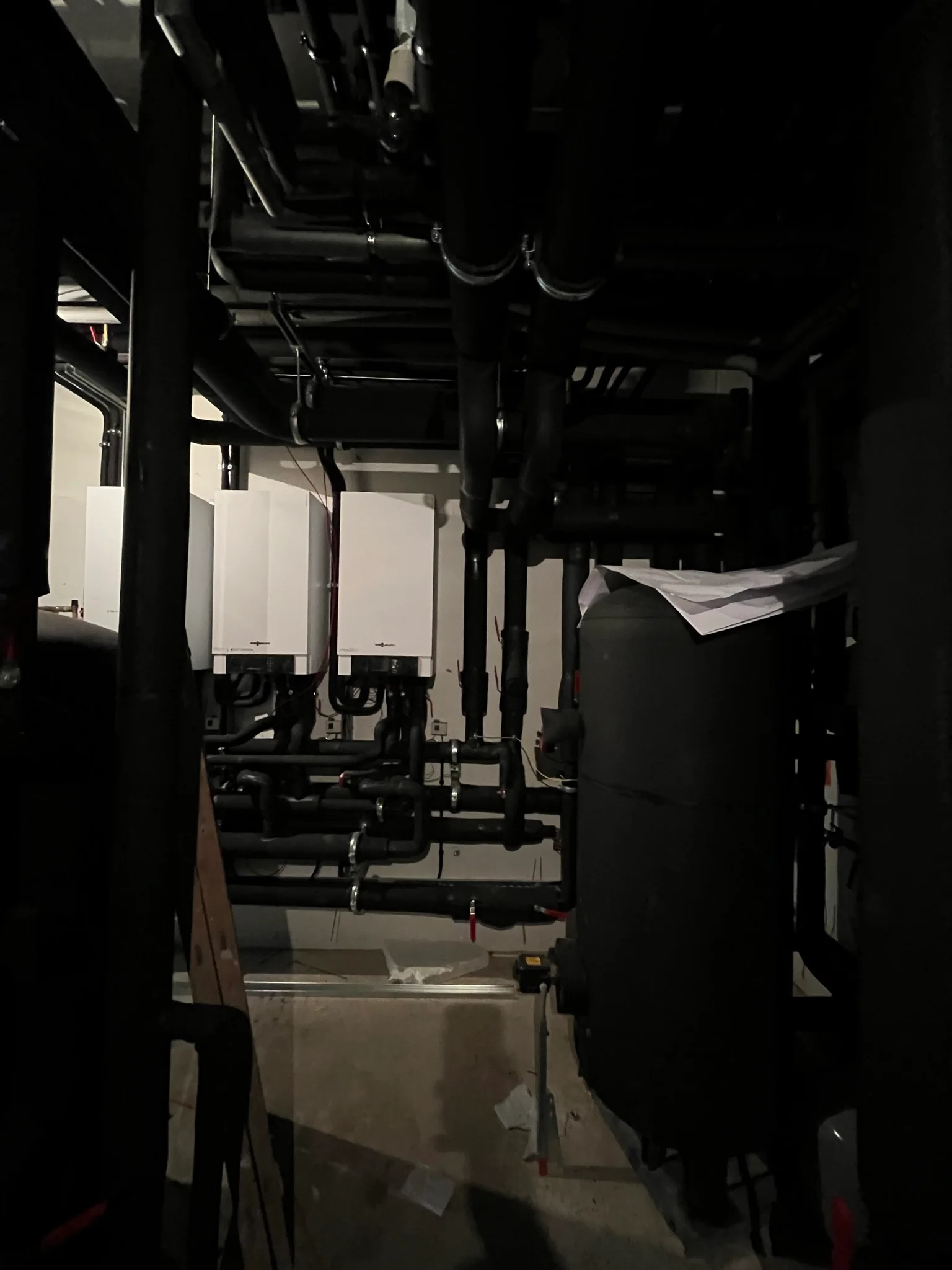

Technologické vybavenie strojovne – vnútorné jednotky tepelných čerpadiel Viessmann vzduch/voda, izolované zásobné nádoby a prepojenie oceľových a medených rozvodov s kaučukovou tepelnou izoláciou.

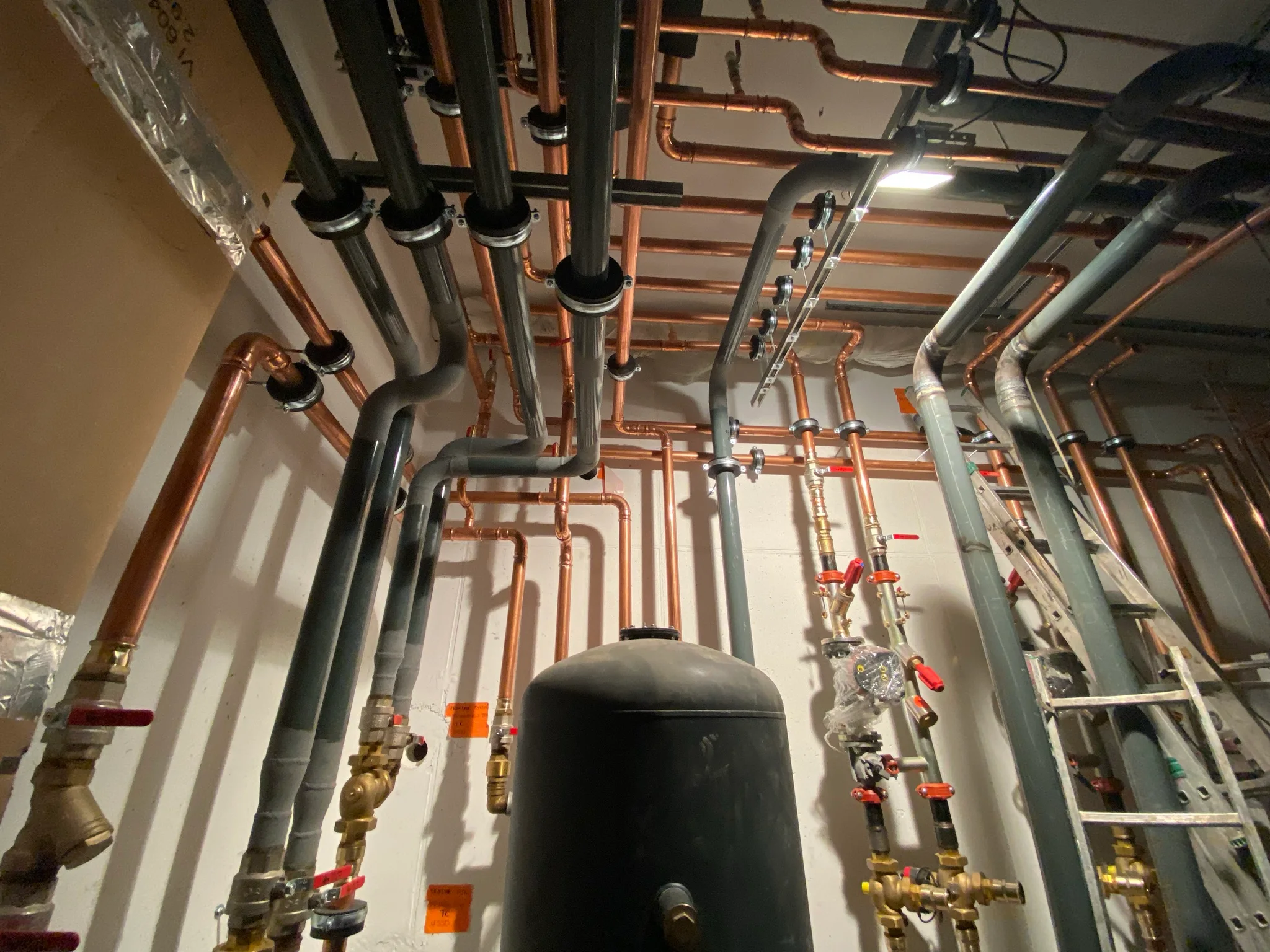

Strojovňa vykurovania a chladenia so 600-litrovou akumulačnou nádobou, lisovanými medenými a zváranými oceľovými rozvodmi. Pohľad na prepojenie technológie a armatúry pred dokončením tepelnej izolácie.

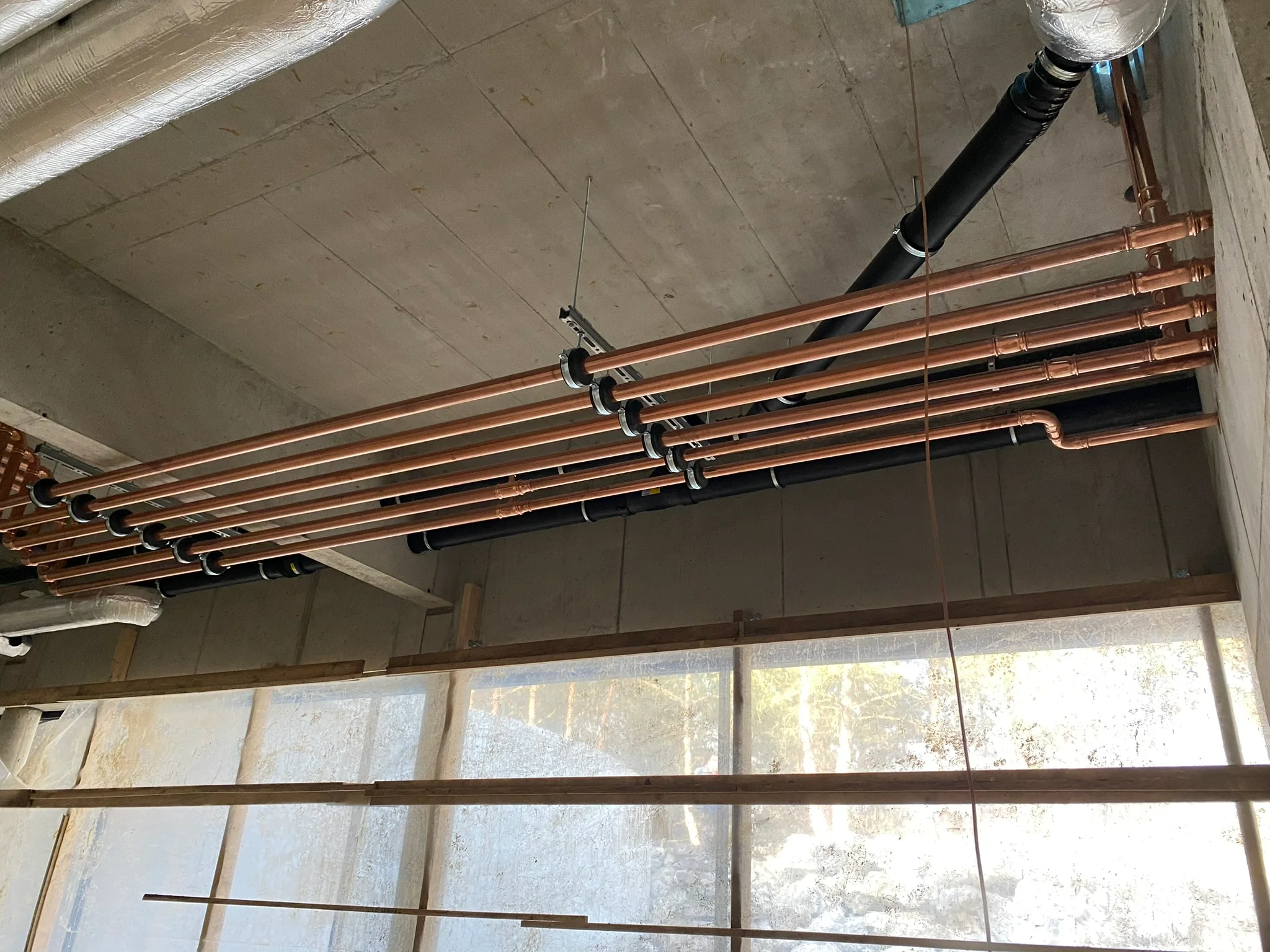

Súbežné medené rozvody vykurovania a chladenia s lisovanými spojmi, vo viacerých priemeroch až do 64 mm. Precízne vedenie a upevnenie potrubí pod stropom pred zaizolovaním.

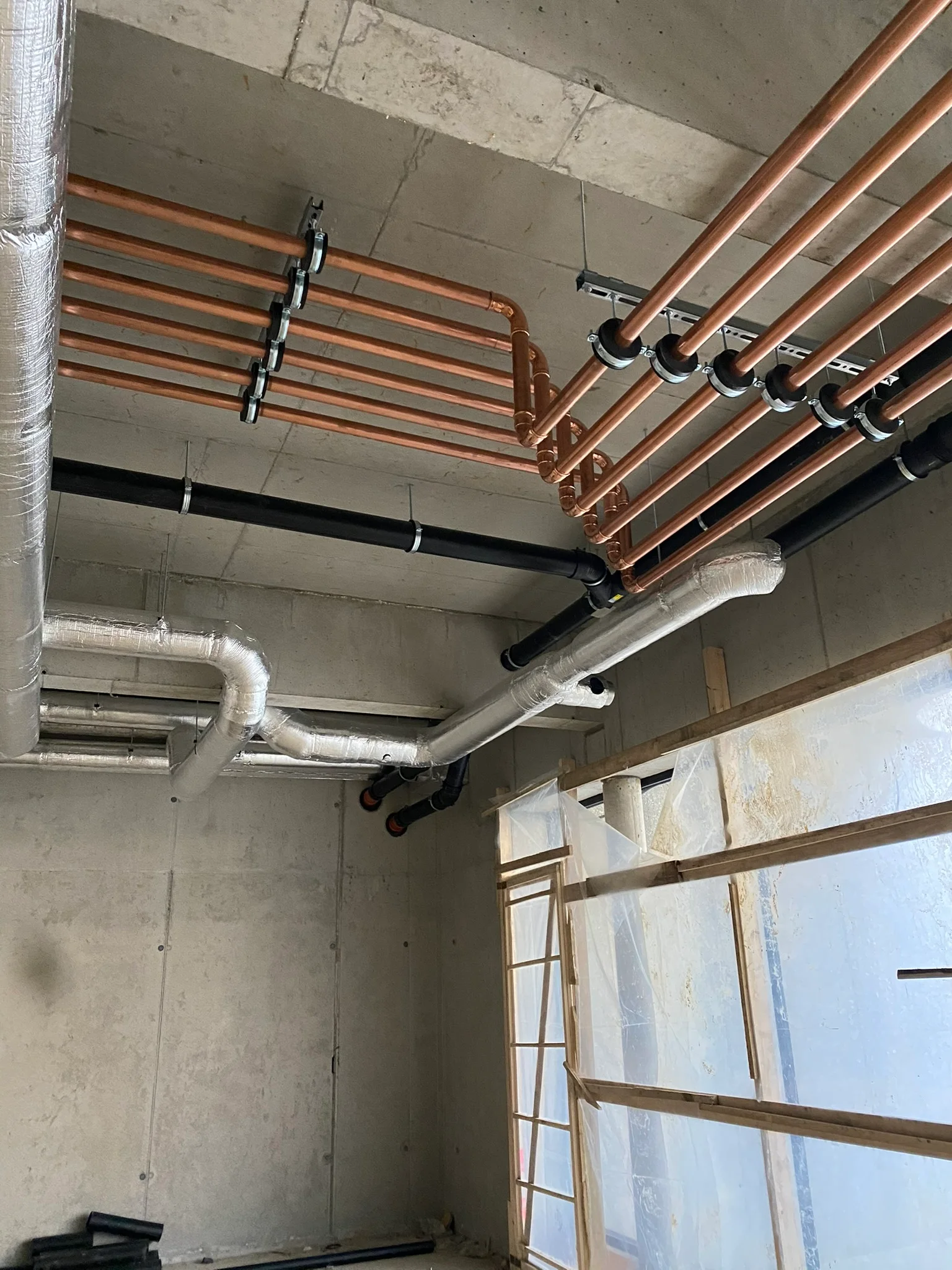

Detail lisovaných medených rozvodov vykurovania a chladenia pri zmene smeru – usporiadané potrubné trasy s pravidelnými rozostupmi pred montážou tepelnej izolácie.

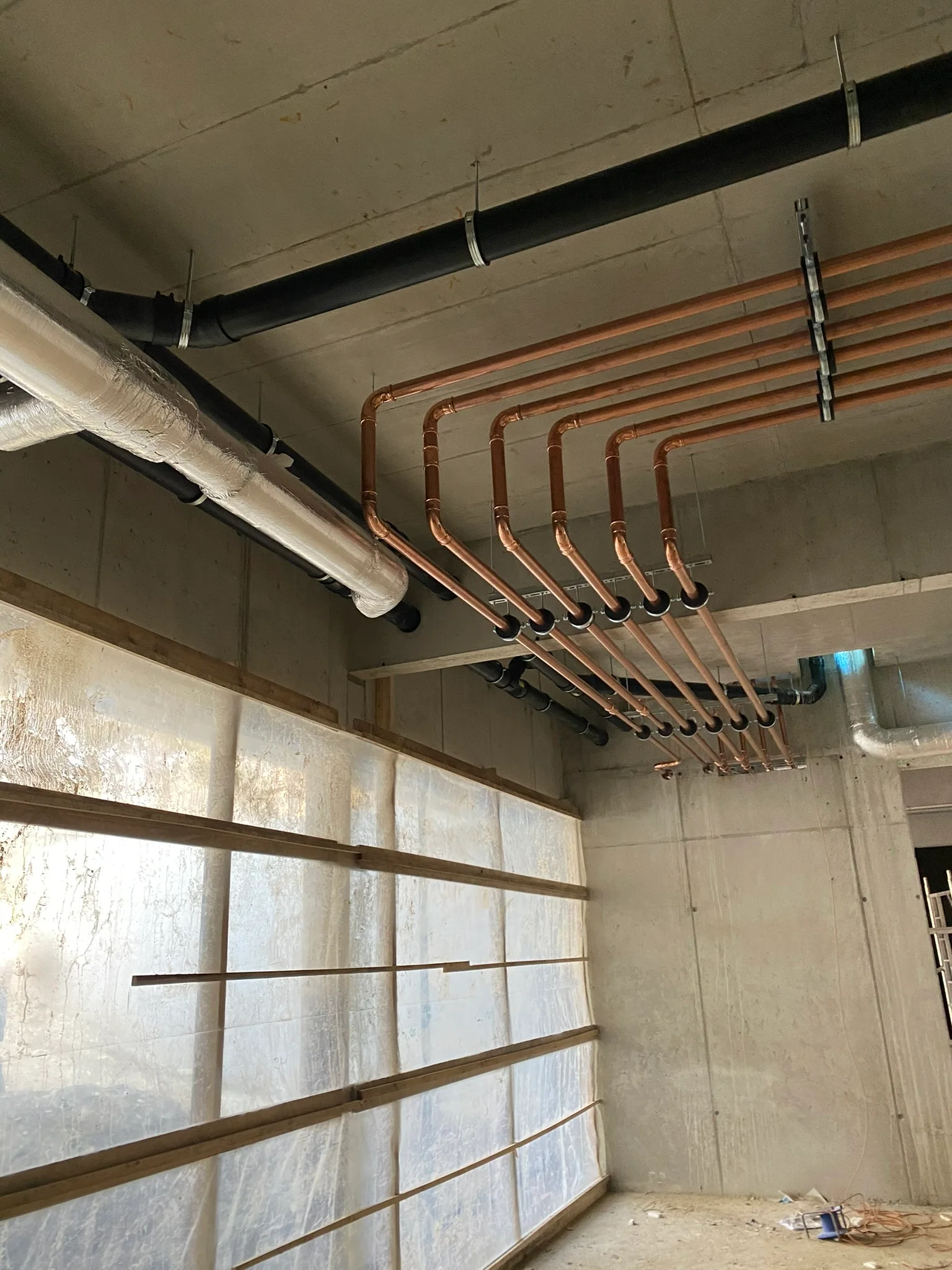

Výškové a smerové odskoky medených rozvodov vykurovania a chladenia zhotovené lisovanými tvarovkami. Pohľad na presné vyhotovenie súbežných trás pred zaizolovaním.

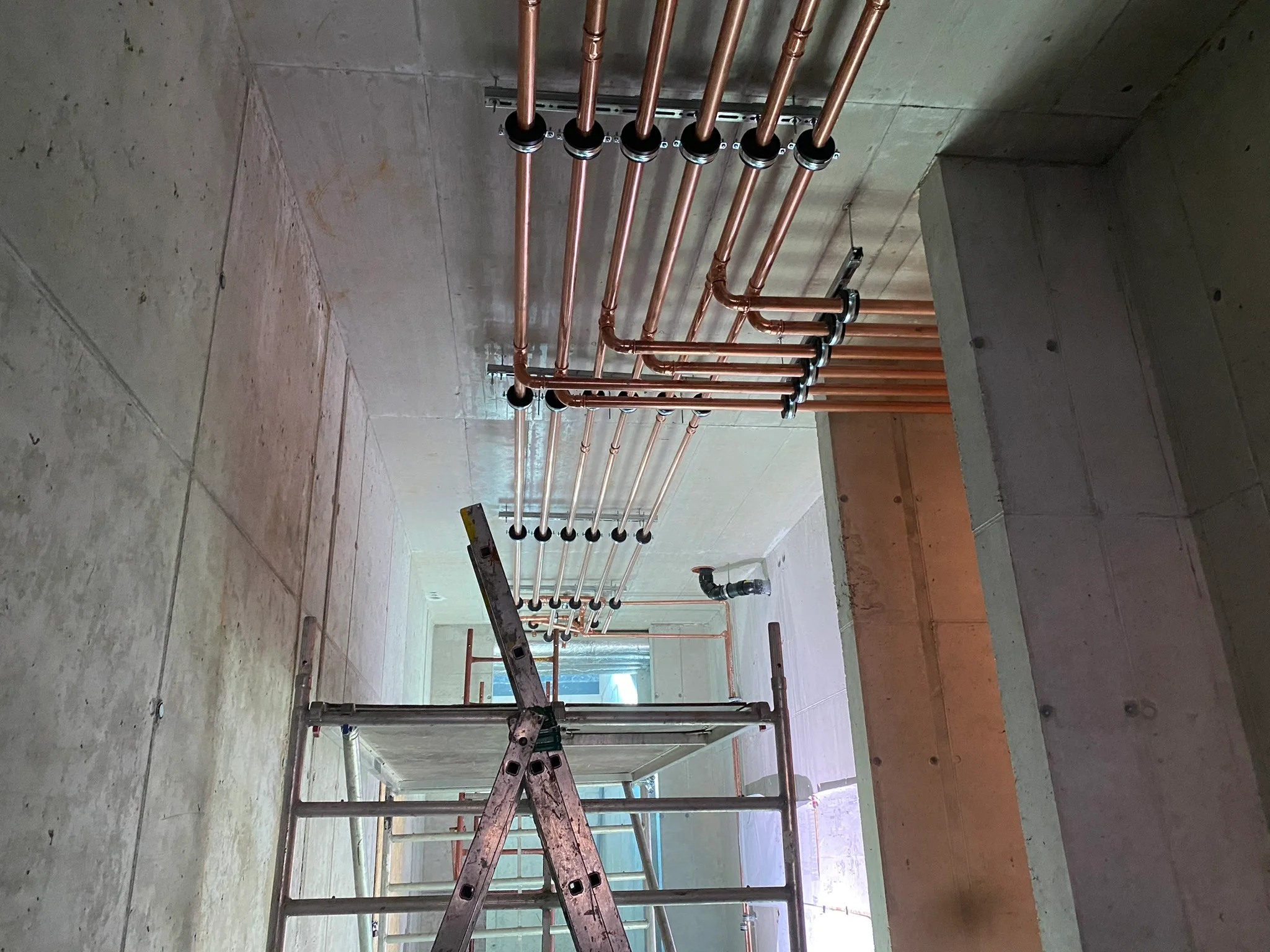

Medené rozvody vykurovania a chladenia vedené pod stropom chodby – prehľadné usporiadanie potrubí s lisovanými spojmi a odskokmi prispôsobenými priestoru, pripravené na zaizolovanie.
